Широкий ассортимент продукции IEK для прокладки кабеля гарантирует быстрый и простой монтаж, эстетичный внешний вид, экологичность, надежность и безопасность, а также хорошее соотношение цены и качества. Подберите необходимое оборудование для организации проводки в зависимости от способа прокладки.
Кабель-каналы серии ECOLINE подходят для открытой прокладки информационных, силовых и слаботочных электрических коммуникаций открытого типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях при новом строительстве и при реконструкции.
К их несомненным достоинствам относят:
- Широкий ассортимент типоразмеров кабель-каналов и аксессуаров
- Высокая пластичность изделий
- Устойчивость к горению
- Перфорация на основании для удобной разметки отверстий на стене и быстрого монтажа
- Надежная фиксация крышки благодаря двойному замку
-
Высокое качество и прочность материалов
Кабель-каналы серии "ECOLINE" соответствуют требованиям ТУ 2291-001-18461115-2010.

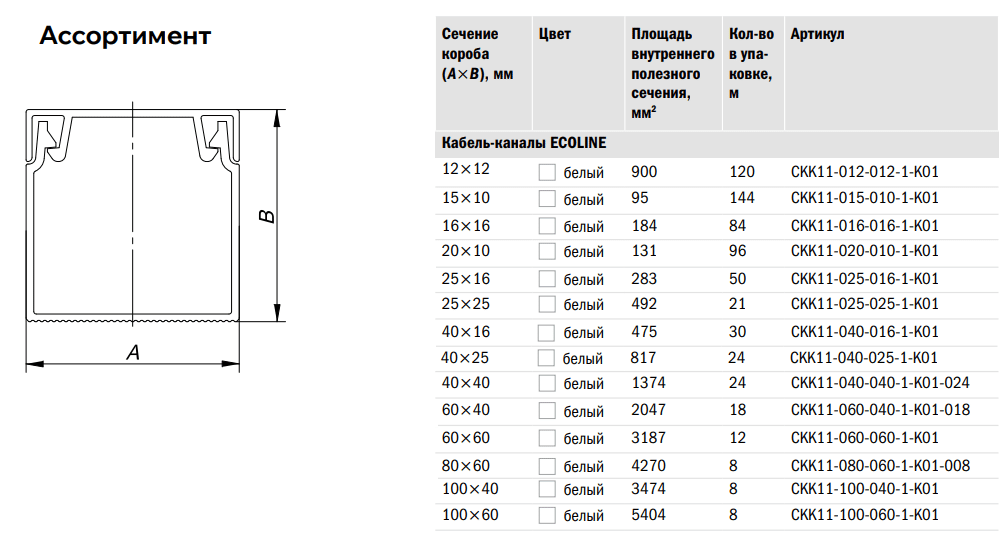

В таблице представлены типоразмеры магистральных кабель-каналов в белом цвете.
В таблице указаны сечение короба с крышкой и площадь внутреннего полезного сечения. Этот параметр важен для определения, сколько кабелей можно уложить в канал. Для разных конструкций и производителей значения могут отличаться. Наша таблица относится к кабель-каналам серии ECOLINE от ИЭК.
Производитель рекомендует заполнять такие каналы не более чем на 40%. Это правило соответствует нормам ПУЭ. Оно применимо к любым кабелям — силовым (ВВГ, ШВВП и др.) или слаботочным (UTP, PK-75).
Причины соблюдения правила:
1. Теплоотвод. Силовые кабели выделяют тепло. Если заполнить канал на 60%, кабели не перегреются. Это предотвращает повреждение изоляции и снижает риск возгорания.
2. Удобство монтажа. Пространство позволяет легко укладывать, изгибать и заменять кабели в будущем.
3. Исключение помех. Для слаботочных кабелей важно минимизировать электромагнитные наводки. Если прокладывать силовые и слаботочные кабели вместе, используйте каналы с перегородками или несколько каналов.

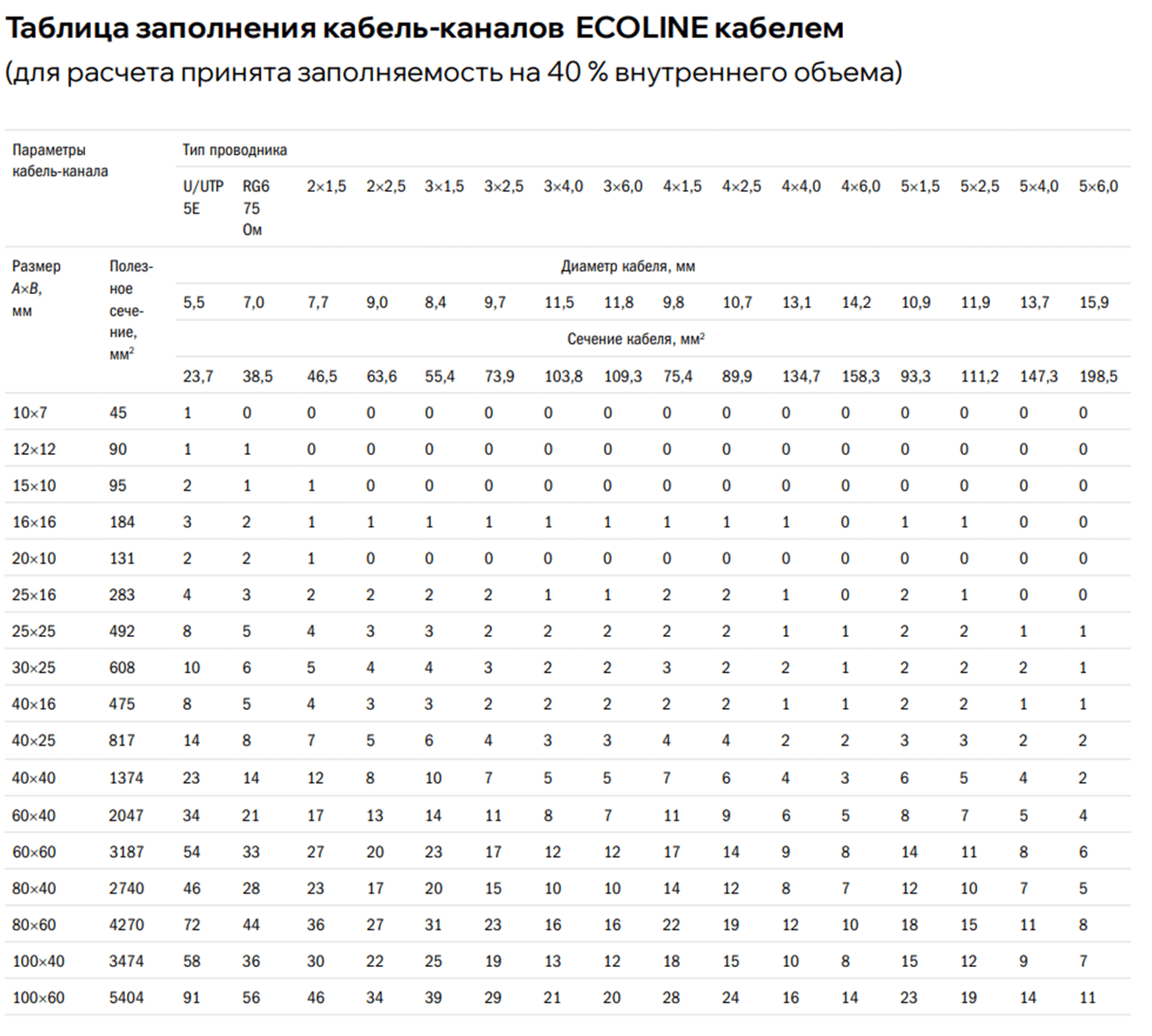

Ниже приведена стандартная таблица заполняемости кабель -каналов ECOLINE наиболее распространенных видов кабелей и проводов.
Необходимо лишь иметь ввиду, что площадь поперечного сечения кабелей указывается вместе с изоляцией, по внешним размерам, и для проводов и кабелей эта площадь указана, как правило, для круглых сечений.
Для кабель-каналов, которые уже размещены на нашем сайте, мы для каждой позиции в карточке товара указали заполнение для наиболее распространенных типов проводов и кабелей- ПВ3 (ПУГВ)-гибкие монтажные провода, кабели силовые плоские ВВГ-П разных используемых во внутренней проводке сечений ( норма заполняемости плоскими проводами значительно выше, чем кабелями круглого сечения) , а также кабели информационные UTP Cat5E, телевизионный кабель РК 75, и и дополнительно ШВВП 2х0,75, который часто используется в осветительной проводке.
