Контактор трехполюсный NXC-12М 10, 12А миниатюрный

Контактор трехполюсный NXC-12М 10, 12А миниатюрный

Контактор трехполюсный   NXC-12М 10,  12А миниатюрный от компании ТОО «Гестия-НС» - фото 1
3 450 тг
В наличии

Доставка

Подробнее о доставке

Оплата

Характеристики

Код товара
836580
Производитель
Chint
Страна производства
Китай
Тип
контакторы
Вид
электромагнитные
Ток главной цепи
постоянно-переменный
Номинальное напряжение катушки
220 В
Контакты
трёхполюсные
Тип блок-контакта
нормально разомкнутый
Крепление
DIN-рейка
Защитное исполнение
открытые
Материал корпуса
пластик
Тепловое реле
нет
Номинальный ток
12 А
Состояние
новый

Описание

Область применения

 Контакторы переменного тока NXC-12М 10 имеют миниатюрные размеры. Они используются, главным образом, для частых запусков и управления двигателями переменного тока до 5,5 кВт, в сочетании с соответствующими  реле тепловой защиты NXR-12 для создания электромагнитных пускателей. а также в качестве вспомогательных контакторов для дистанционного коммутирования цепи.
Совместимые стандарты: IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1.

Параметры

  • Номинальный рабочий ток (Ie): 12А переменного тока
  • Номинальное рабочее напряжение (Ue): 220-690 В
  • Номинальное напряжение изоляции: 690В
  • Количество полюсов: 3Р
  • Напряжение катушки управления:  220 В переменного тока
  • Способ монтажа: установка на рейку и монтажную панель.
  • Рабочая температура: -35 +70 С
  • Напряжение срабатывания катушки управления: 70-120%

Условия эксплуатации и монтажа

  • Класс зоны монтажа : |||
  • Степень загрязнения:  3
  • Температура окружающей среды: -35  +70С
  • Степень защиты корпуса : IP20
  • Категория применения по стандарту IEC 60947-1 : АС3, АС4

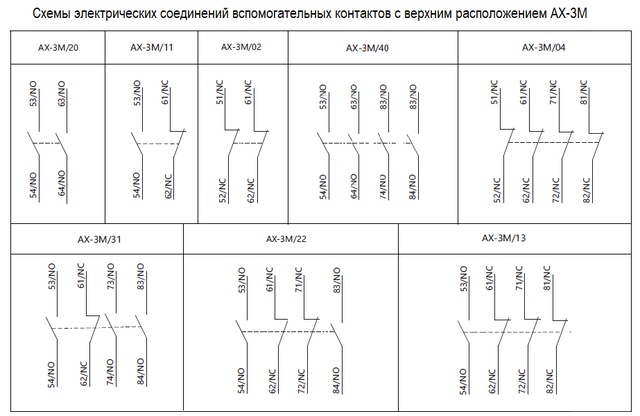

Контактор оснащен одним встроенным дополнительным контактом 1НО. При необходимости расширения нужно устанавливать контактные приставки с верхним расположением типа АХ-3М, с комбинацией от двух до четырех дополнительных контактов. (Схемы 20,11,02,40,31,22,13,04)

Существующий выбор контакторов с различными напряжениями катушек управления переменного:
24,36,48,110,127,220,380,415,440,480 и 660В
и постоянного: 24,48,110 и 220В  тока делают серию контакторов NXC-M востребованной  при сборке устройств, использующих
различные контроллеры, датчики и аналоговые элементы схем управления

Применение

Стандартные мощности трехфазных двигателей, 50/60 Гц в категории AC - 3 для контактора с номинальным током 12 А
Мощность коммутируемого электродвигателя в категории AC-3 P, кВт
220/240В АС-3  3,0 кВт
380/400В АС-3  5,5 кВт
660/690В АС-3  4,0 кВт
