Описание

Отличительные особенности:

Асимметрия 55 В, задержка отключения 3-5 с, контакт 1NO.

Назначение
Реле контроля фаз CZF-B предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода.

Функциональные особенности
1. Контроль асимметрии между фазами.
2. Контроль наличия фаз.
3. Контроль обрыва нулевого провода.

Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле 7,8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается.  Включение происходит автоматически после восстановления сетевого напряжения питания.

Условия эксплуатации

Климатическое исполнение УХЛ4, диапазон рабочих температур от -25...+50 °С, относительная влажность воздуха до 80 % при 25 °С. Рабочее положение в пространстве – произвольное. Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  По устойчивости к перенапряжениям и электромагнитным помехам устройство соответствует ГОСТ IEC 60730-1.

Требования безопасности

Эксплуатация изделия должна осуществляться в соответствии с требованиями, изложенными в руководстве по эксплуатации. Перед установкой необходимо убедиться в отсутствии внешних повреждений устройства.Изделие, имеющее внешние механические повреждения эксплуатировать запрещено. Не устанавливайте реле без защиты в местах где возможно попадания воды или солнечных лучей. Реле должно устанавливаться и обслуживаться квалифицированным персоналом. При подключении реле необходимо следовать схеме подключения.

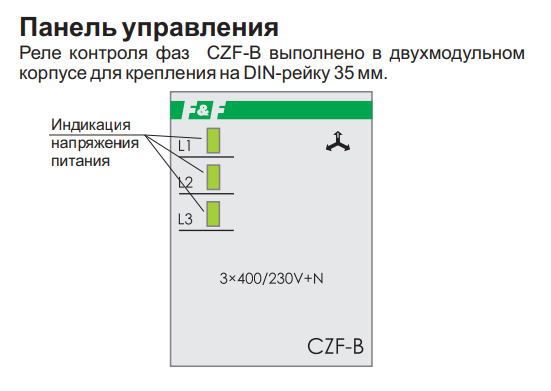

Схема подключения реле, индикация режима работы реле  контроля наличия, асимметрии и CZF-B

1. Отключить напряжение питание;
2. Подключить: 1,2,3 к входным клеммам контактора, клемму 4 к нулевому проводу;
3. Отключить от катушки контактора провод управления и подключить его к клемме 7, свободный вывод катушки к клемме 8;
4. Включить питание: если все светодиоды светятся, напряжение в пределах нормы, можно запускать двигатель.
5. Проверить работу реле, отключая напряжение в отдельных фазах. Светодиод соответствующей фазы должен погаснуть, электродвигатель отключится.

 ВНИМАНИЕ! Одновременно со светодиодами L1 и L2 будет гаснуть и светодиод L3, который в данном случае показывает, что нагрузка (электродвигатель) отключена.

Технические характеристики

Артикул EA04.001.002
Код ETIM EC001441
Напряжение питания, В/Гц 3х400/230+N / 50
Максимальный коммутируемый ток, А 8 АС-1 / 250 В
Максимальная мощность нагрузки См. табл.1 в РЭ
Контакт 1NO
Индикация питания светодиод в каждой фазе
Индикация включения нагрузки светодиод L3
Асимметрия напряжения, В 55
Гистерезис, В 5
Задержка отключения по асимметрии, с 3…5
Потребляемая мощность, Вт 1,6
Диапазон рабочих температур, °С -25…+50
Степень защиты IP20
Коммутационная износостойкость, циклов >100000
Степень загрязнения среды 2
Категория перенапряжения III
Габариты (ШхВхГ), мм 35х90х65
Подключение винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм 0,5
Тип корпуса 2S
Монтаж на DIN-рейку

Гарантийные обязательства

Гарантийный срок эксплуатации изделия – 24 месяца с даты продажи.

Срок службы – 10 лет



Характеристики

Тип
трехфазные
Дисплей
нет
Материал корпуса
пластик
Тип монтажа
на DIN рейку
Индикация
световая
Номинальное напряжение катушки
380 В
